三丰 378 系列明亮视场物镜参数详解，工业显微观测优选光学配件

一、三款主力物镜核心技术参数

1、型号 378-822-5（5 倍明亮视场物镜）

该型号为 5× 倍率配置，数值孔径 NA=0.14，拥有 37.5mm 超长工作距离，焦距 40mm，理论分辨率可达 2μm，景深 14μm，标准视场直径 4.8mm。大景深搭配广阔视场，观测大面积工件表面时无需频繁移动载物台，明亮视场光学结构大幅提升进光量，昏暗工况下也能呈现通透画面，不会出现边缘发暗、画面偏灰的问题。物镜采用 M26×36TPI 标准螺纹接口，符合 JIS B-7141 工业安装规范，可无缝适配三丰 MF、MF-U 全系测量显微镜，替换拆装便捷。

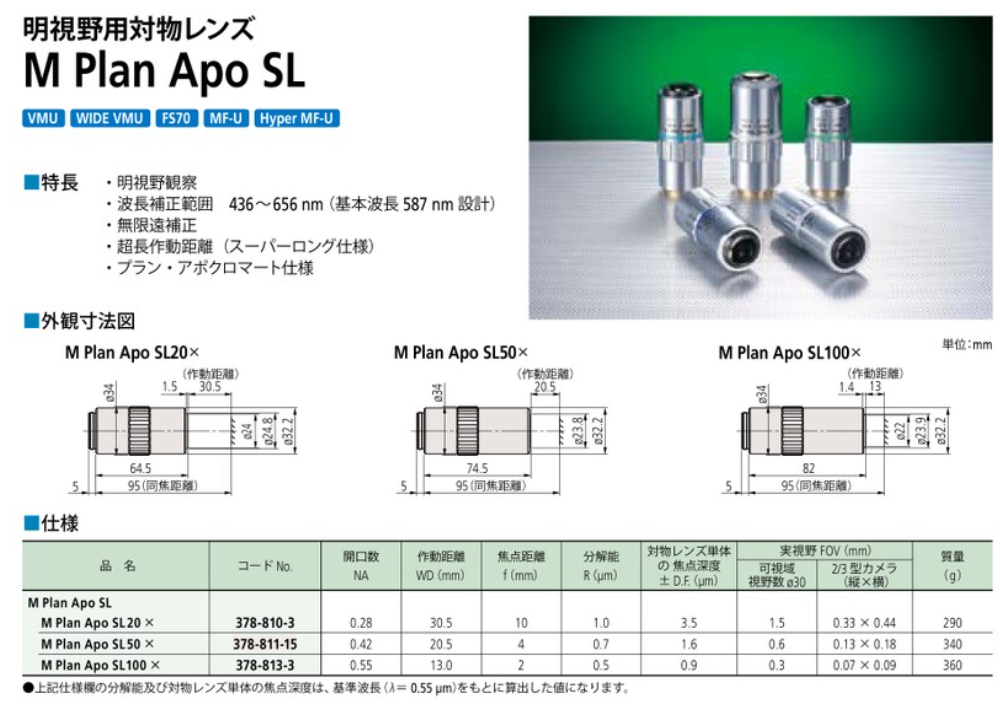

2、型号 378-811-15

归属 M Plan Apo SL 明亮视场系列，专为工业亮场观测优化光学镀膜，倍率适配常规中倍率检测场景，经过复消色差校正设计，可修正红、绿、蓝三色波长色差，整个成像视场从中心到边角无畸变、无虚化。工作距离充足，观测带有凸起结构、异形零部件时，物镜镜头不会磕碰工件表面，规避镜头划伤与工件损毁风险。原生明亮视场光路设计，光线通透度优异，检测 PCB 焊盘、金属镀层、模具纹路时，表面细微划痕、针孔缺陷均可清晰呈现。

3、型号 378-810-3

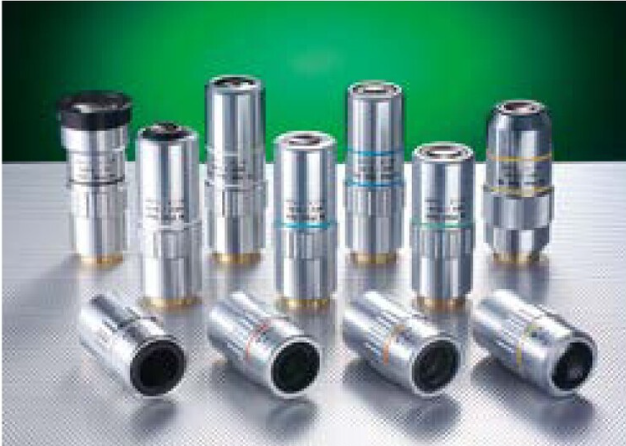

同属亮场专用平场复消色差物镜，优化了镜片多层增透膜结构，进一步抑制反光、杂光干扰，强光环境下观测依旧画面纯净。无限远校正光学架构，搭配 200mm 焦距管镜使用时，光路中间可加装分光镜、滤光片、偏振片等光学配件，企业可根据检测需求自由改造显微镜光路，拓展明暗场观测、偏光检测等功能，兼顾通用性与拓展性。三款物镜均采用金属镜筒封装，防尘耐磨损，适配车间长期连续作业环境。

二、明亮视场核心优势，适配工业各类检测场景

三丰 378 系列物镜大亮点便是升级后的明亮视场成像系统，区别于普通物镜容易出现中心亮、四周昏暗的通病，该系列经过光学重新调校，全域照度均匀，整片视场亮度一致，观测大尺寸晶圆、金属板材、大型模具断面时，整张画面明暗统一，边角区域的微小缺陷也不会因为光线不足被遗漏。

同时全系搭载平场复消色差光学结构，既能校正场曲保证画面平整，又能消除多波长色差，成像色彩还原真实，检测镀层色差、材质金相组织、芯片线路布局时，不会出现色彩偏移造成误判。超长工作距离是工业场景刚需优势，在半导体探针检测、精密零件立体结构观测过程中，充足的镜头与工件间隙，方便探针、调节工具伸入作业，解决普通物镜工作距离太短无法操作立体工件的痛点。

三、广泛应用领域

1. 半导体电子行业：晶圆表面瑕疵筛查、PCB 电路板焊盘检测、芯片封装外观检查、FPC 软板微观观测；
2. 精密机械加工：模具表面粗糙度观测、齿轮金相组织分析、轴类零件裂纹探伤、五金镀层品质检测；
3. 新材料实验室：金属金相分析、复合材料表层结构观测、涂层厚度目视查验；
4. 自动化视觉设备：搭载在线显微镜、影像测量仪，完成流水线产品批量亮场质检。

四、产品配套与供货说明

供应原装正品三丰 378 系列明亮视场物镜，378-822-5、378-811-15、378-810-3 现货充足，每支物镜附带原厂出厂检测参数证书，支持上机实测验收。适配三丰全系金相显微镜、测量显微镜，也可兼容市面主流无限远光路显微设备，提供选型技术指导、安装调试咨询服务。不管是企业老旧显微镜物镜更换，还是全新检测设备光路搭配，这三款明亮视场物镜都可以稳定发挥高精度成像能力，降低产品误检率，提升质检工序整体效率。

整套物镜兼顾亮度、清晰度、实用性，解决传统工业物镜视场昏暗、边角画质差、容易碰伤工件的常见问题，是工厂质检实验室、材料实验室升级显微系统的高性价比选择。
