RNFTL型输送滚珠丝杠（筒型单法兰螺母）日本精工（NSK）RNFTL3232A3
产品描述：

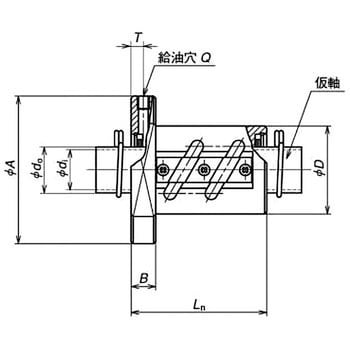

该 Ct10 精密系列旨在为传送带进给驱动器（例如线性机器人和单轴执行器）提供滚珠丝杠功能。轴端未完成。丝杠轴和螺母单独出售，可互换。应用零件编号：RNFTL3232A3 尺寸 A (mm)：100 尺寸 B (mm)：15 尺寸 D (mm)：55 尺寸 G (mm)：37 尺寸 Ln (mm)：84 尺寸 Q (mm)：M6 x 1 尺寸 R (mm)：12 尺寸 T (mm)：7.5 尺寸 U (mm)：37 尺寸 V (mm)：40 尺寸 W (mm)：80 尺寸 X (mm)：11 轴径 d (Φmm)：32
- 发布时间：2025-08-14 17:09:04
- 产品代码：RNFTL3232A3
- 制造商：日本精工（NSK）
- 产地：日本
微信扫一扫，快速报价
产品描述
该 Ct10 精密系列旨在为传送带进给驱动器（例如线性机器人和单轴执行器）提供滚珠丝杠功能。轴端未完成。丝杠轴和螺母单独出售，可互换。应用零件编号：RNFTL3232A3 尺寸 A (mm)：100 尺寸 B (mm)：15 尺寸 D (mm)：55 尺寸 G (mm)：37 尺寸 Ln (mm)：84 尺寸 Q (mm)：M6 x 1 尺寸 R (mm)：12 尺寸 T (mm)：7.5 尺寸 U (mm)：37 尺寸 V (mm)：40 尺寸 W (mm)：80 尺寸 X (mm)：11 轴径 d (Φmm)：32
产品规格
RNFTL3232A3
